整車技術參數 |
|||
|
產品商標 |
炎帝牌 |
產品名稱 |

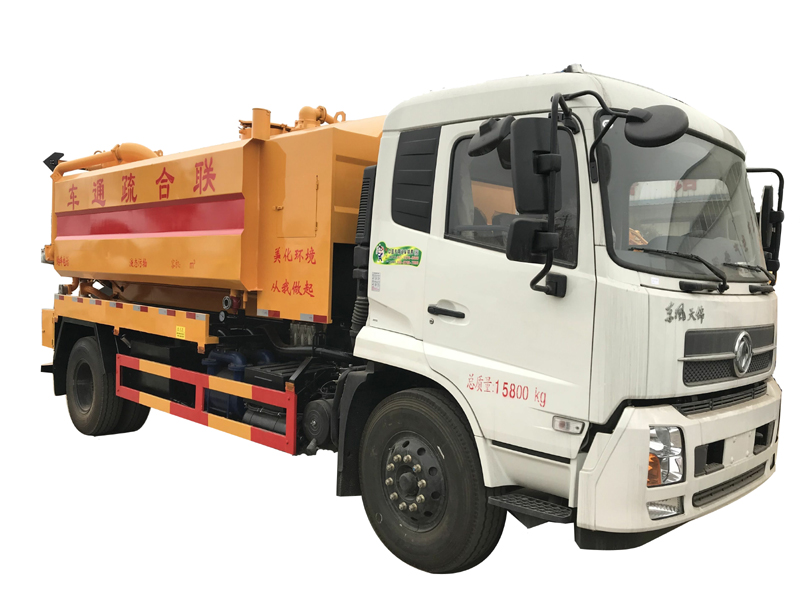

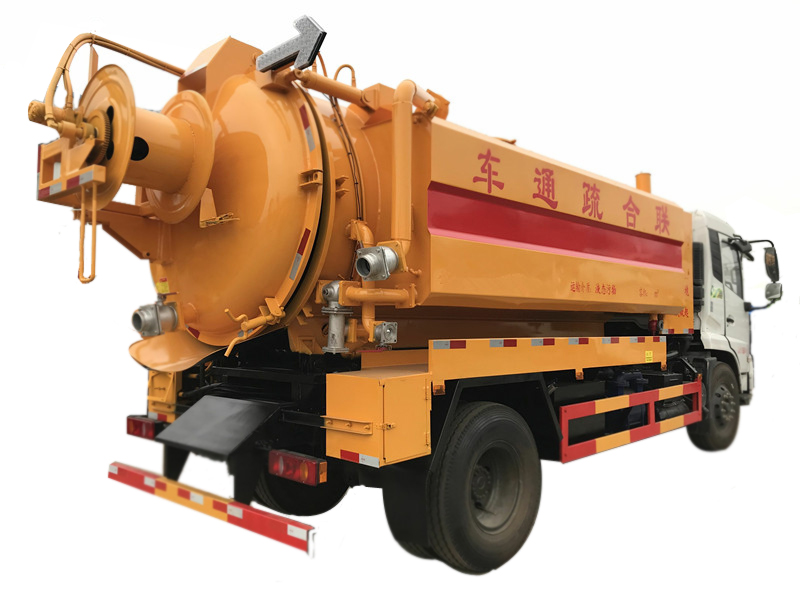

SZD5183GQWD6H型清洗吸污車 |
|
總質量(Kg) |
18000 |
外形尺寸 |
8600×2550×3700 |
|
額定載質量(Kg) |
6485,6550,7305,7370 |
最高車速(Km/h) |
89 |
|
整備質量(Kg) |
11320,10500 |
箱體容積(m3) |
10 |
|
工信部公告批次 |
335 |
產品號 |
ZP7EX66301H |
|
環保 |
達標 |
免征 |
申報中 |
|
底盤技術參數 |
|||
|
底盤型號 |
DFH1180EX8 |
商標名稱 |
東風 |
|
燃料種類 |
柴油 |
排放標準 |
國VI |
|
發動機型號/功率（KW） |
康機B6.2NS6B210/154KW |
輪胎規格 |
275/80R22.5 18PR |
|
變速箱 |
東風6檔 |
輪胎數 |
6+1 |
|
駕駛室 |
東風天錦 |
軸距 |
4700/5000 |
|
空調 |
原廠空調 |
剎車制動 |
斷氣剎 |
|
上裝技術參數 |
|||
|
罐體容積(m3) |
10-12 |
罐體/封頭厚度 |
6/8 |
|
操作系統 |
手電一體 |
卸料方式 |
自卸 |
|
罐體材質 |
Q235優質碳鋼 |
連接方式 |
焊接 |
|
吸污時間 |
15 |
清洗流量 |
8㎡/h |
|
高壓泵 |
進口柱塞泵 |
真空泵 |
水循環泵 |
|
垂直吸塵 |
10 |
清洗壓力（MPa） |
20-24 |
|
最大吸入直徑 |
50 |
絞盤長度 |
60 |
|
其它說明 |
|||
|
隨底盤選裝駕駛室,選裝罐體前部不帶副發動機,選裝后部卷盤結構和后部不帶卷盤結構;僅采用4700,5000mm軸距;軸距/后懸對應關系:4700/3050,3020,5000/2750,2720;該車專用裝置由污水罐和清水罐組成,用于下水道排污及疏通;罐體外形尺寸(長×直徑)(mm):5200×1850(不帶副發動機),4500×1900(帶副發動機),前面設為清水罐,后面設為污水罐.污水罐有效容積:7.25立方米,罐體外形尺寸(長×直徑)(mm): 3000×1850(不帶副發動機),2650×1900(帶副發動機);清水罐有效容積:5.2立方米,罐體外形尺寸(長×直徑)(mm): 2200×1850(不帶副發動機),1850×1900(帶副發動機),清水罐和吸污罐為兩個獨立罐體,清洗功能時用水罐,吸污功能時用吸污罐,清洗吸污兩種功能不同時使用;側防護材質Q235,螺栓連接;后防護材質Q235,焊接連接,后防護截面高度尺寸200mm,截面寬度尺寸50mm,下邊緣離地高度440mm;ABS型號.清水罐和污水罐為兩個獨立罐體,清洗功能時用前部清水罐, 吸污功能時用后部污水罐,兩種功能不同時使用.可選裝綠化水炮 前沖 后灑 側噴. |
|||
清洗吸污車是在高度真空狀態下進行吸泥，污水吸入作業。通過高壓泵打壓進行高壓清洗作業。該車是由汽車底盤，取力器，傳動軸，真空吸污泵，壓力罐體，水罐 柱塞泵 液壓部分，管網系統，真空壓力表，視糞窗，洗手裝置，清洗絞盤，隨車配置大功率真空泵和進口柱塞泵及優質液壓系統，通過焊接組裝而成；高壓清洗車也稱之為管道疏通車，通過高壓水流沖開被堵塞的管道。主要組成部分為罐體、高壓泵、液壓系統等。高壓清洗車主要用于清洗城市下水道、管道的沉積物、死角泥溝的疏通，也可用于清洗工業排液管道、壁面等，清洗公路、廣場地面。 高壓清洗車還可加裝灑水裝置，安裝綠化灑水炮、前沖、后灑、側噴，可進行綠化灑水、噴霧、壓塵、高壓沖洗路面等，緊急時可用于救火 ；吸污車則是收集、中轉清理運輸污泥、污水，避免二次污染的新型環衛車輛，吸污車可自吸自排，工作速度快，容量大，運輸方便，適用于收集運輸糞便、泥漿、原油等液體物質。吸污車采用國內技術領先的真空泵，吸力大，吸程遠，特別適合用于下水道內的淤積物的抽吸、裝運和排卸，尤其是可吸下水道泥漿、淤泥、石子、磚塊等較大物體。清洗吸污車則是把兩種車型的功能融合在一輛車上真正意義上實現了一車多用。應用于大，中，小城鎮環衛，市政，農業，化工，廠礦企業，物業小區等部門。
吸污操作方法：
1、吸污操作方法：
（1）吸放操作前準備
A、關好后門；B、觀察真空泵油氣分離器潤滑油是否正確
（2）操作順序
A、踩下離合器踏板，推動取力箱操縱桿，使吸污車真空泵運轉，然后緩慢松開離合器踏板；
B、打開報警器開關（在駕駛室內）；
C、將手油門手柄拉至最大位置，觀察轉速表，使其至500-600轉/分（出廠時已調好）；
D、將四通閥轉換手柄桿置于吸入位置，并檢查氣管排出空氣是否正確，真空泵運轉有無異音，真空表是否正常等；
E、從車上卸下吸污膠管，放入沉泥井，并使吸污膠管成直線或自由彎曲狀態，應充分考慮停車位置。
（3）作業注意事項
A、大于50mm的石頭，棉紗，樹葉等雜質會堵塞吸管，故不要吸入并應經常清除；
B、觀察真空表讀數至65-80千帕斯卡時，完全扳開吸污球閥，半開狀態容易損環閥心
C、吸入污泥進度，應經常移動吸管，當吸入高粘度污泥時，偶爾吸入空氣和水，可提高效率。
2、污水排出方法：
泥水分離后，打開排水球閥，將污水排出后重復吸泥，亦可加壓快速排水，其操作方法如下：
（1）將四通閥轉換桿置于“空檔”位置，然后將排水球閥置于“開”位置，則可靠重力排出污水；
（2）將四通閥轉換置于排出位置，真空泵繼續工作，側罐內流入壓縮空氣污水會快速排出；
（3）壓力排水時，應先打開排出球閥，才能扳動四通閥置于排出位置，免使罐內壓力過高，發生事故及影響罐門密封。
3、污泥排出方法：
（1）踩下離合器，拔動氣動換向閥至“開”位置（解放）或推動取力箱操縱桿（東風）使油泵運轉。
（2）打開罐門球閥，排出部分污水，并降低罐內壓力使之與大氣相通；
（3）松開罐門鎖緊裝置，擰松手把并完全拔掉螺桿；
（4）將手動換向閥的罐門開開閉桿置于“開”開啟前應先確認罐內壓力等于大氣壓，若在負壓狀態下打開罐門，則會損壞罐門密封圈和油缸.
