【整車技術參數】

產品商標

炎帝牌

公告批次

366

產品名稱

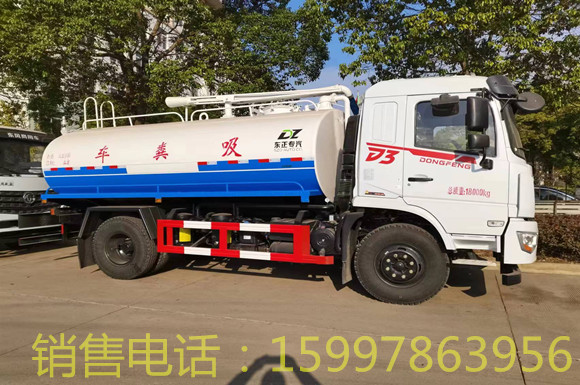

炎帝牌SZD5183GXED6V型吸糞車

總質量

18000

罐體容積(m3)

11.87

額定質量

9500,9565,10225,10290

外形尺寸

8200,7650 * 2550 * 3300 (mm)

整備質量

8305,7580

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

3,2

鞍座最大載質量

接近角/離去角(°)

21/12

前懸/后懸

1440/2260

軸荷

6500/11500

最高車速(km/h)

89

備注：

罐體有效容積11.87立方米,罐體總?cè)萘?/span>12.4立方米.介質:液態污物,罐體外形尺寸(長×長軸×短軸)(mm):5200×2300×1500,4500×2350×1550.外形長8200,7650mm與軸距4500,3950mm一一對應.隨底盤選裝駕駛室,駕駛室遮陽板為選裝件可不安裝.選裝電瓶,尿素罐,儲氣筒左右安裝位置.選裝左右油箱位置.選裝水循環泵的安裝位置.側后防護采用Q235材質焊接連接,后部防護斷面尺寸:50×120,后部防護離地高度:500.ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS-E 4S/4M/生產廠為威伯科汽車控制系統(中國)有限公司.該車裝備真空泵,靠罐內真空將糞便吸入罐體內,利用氣壓或自流排放出罐體.隨底盤選裝排氣系統.

                                                     【底盤技術參數】

底盤型號

DFV1183GDP6DJ1

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風商用車新疆有限公司

軸數

2

輪胎數

6

軸距

4500,

輪胎規格

10.00R20

鋼板彈簧片數

8/10+7,8/10+8,11/11+10,3/4+3

前輪距

1810,1880,1940,1965,1910

燃料種類

柴油

后輪距

1800,1820,1860,1750

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

B6.2NS6B230

東風康明斯發動機有限公司

6200

169

B6.2NS6B210

東風康明斯發動機有限公司

6200

154

YCS04200-68

廣西玉柴機器股份有限公司

4156

147

整車詳細介紹

底盤說明

底盤配置：
東風專底4500mm軸距，專底D3駕駛室，玉柴YCS04200-68發動機，玉柴200馬力，陜齒8檔變速箱帶取力器，大梁232/7+5，輪胎10.00R20，前橋5T,后橋10T大梁，原廠空調，氣囊座椅，遙控中控鎖，取力器預留安裝位置
東風專底4500mm軸距，專底D3駕駛室，康明斯B6.2NS6B210發動機，康機210馬力，陜齒8檔變速箱帶取力器，大梁232/7+5，輪胎10.00R20，前橋5T,后橋10T大梁，原廠空調，氣囊座椅，遙控中控鎖，取力器預留安裝位置
