一、概述

可卸式垃圾車又稱勾（拉）臂式垃圾車（以下簡稱垃圾車）是用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。



該車是由汽車底盤、拉臂主油缸、附車架、翻轉架、支撐腿（選裝）、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動拉臂，中間安裝有 鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在附車架上；鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及拉臂連為一體，在主油缸伸出時 形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊為一體，利用主油缸的收回或伸出使活動拉臂將地下的垃圾箱拖拉至附車架上或從附車架上放回到地面。

勾臂式垃圾車可將地下垃圾箱內的垃圾及垃圾箱一同拉至車上運走同時可自卸，降低了工人的勞動強度。該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多 箱，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重 量輕、不產生二次污染等優點。

勾臂式垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠 通讀本說明書，并對其中的操作程序做到得心應手。

我廠對勾臂式垃圾車將會進一步改進。垃圾車的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

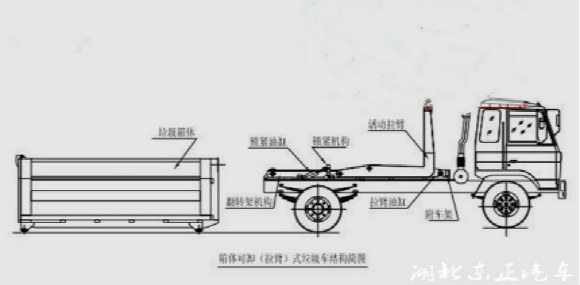

二、結構簡圖



三、操作步驟

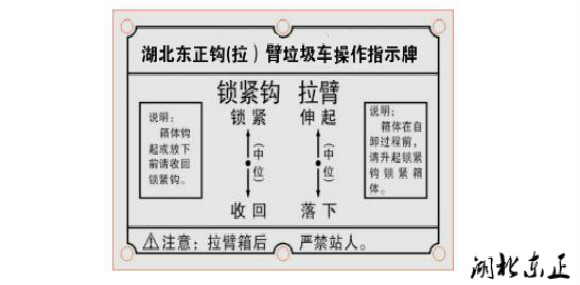

在勾臂式垃圾車裝載垃圾前，空載運轉達到 6 個標準氣壓時，掛上取力器（駕駛室內方向盤左下方）， 檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作； 操作手柄指示牌如圖：

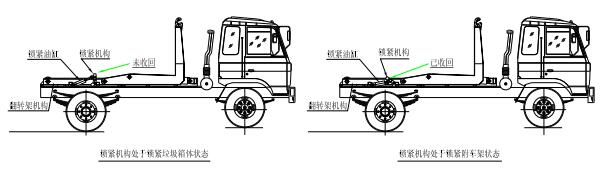

步驟 1.將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車架鎖緊固定；如圖：

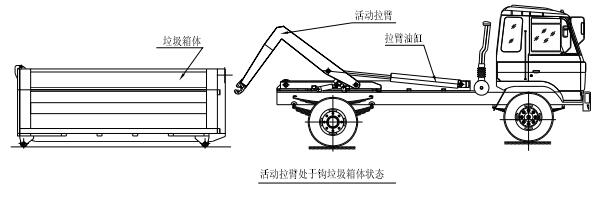

步驟 2.將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準；如圖：

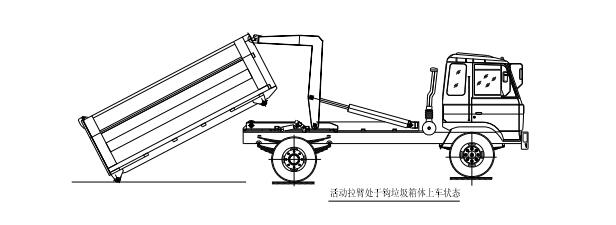

步驟 3.當拉臂鉤鉤到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上車（注意：保證垃圾箱體的縱梁位于附車架尾部?jī)珊鬂L輪之間）；如圖：

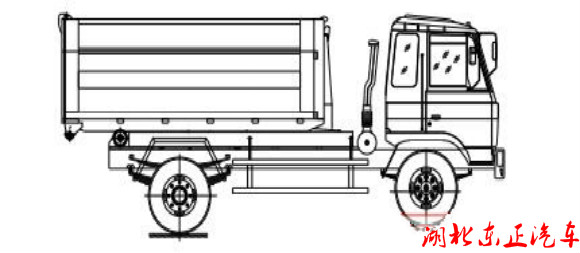

步驟 4.當垃圾箱體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松 開手柄使之回中位；如圖：

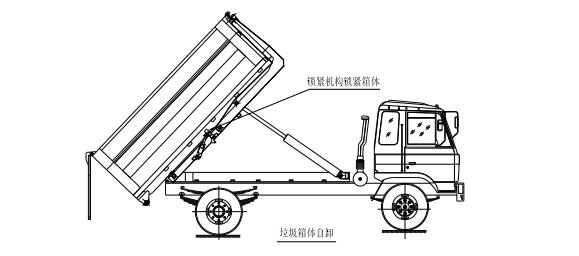

步驟 5. 在卸垃圾前，整車運轉達到 6 個標準氣壓時掛上取力器，打開垃圾箱后門鎖緊裝 置，在前級二聯多路閥處，首先確定鎖緊架鎖緊垃圾箱體(拉起鎖緊鉤操作手柄至鎖緊位 置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱體備傾斜舉起垃圾卸出；如圖：





步驟 7. 整車運轉達到 6 個標準氣壓時掛上取力器，將鎖緊鉤操作手柄推下至收回位置， 鎖緊油缸縮回，使鎖緊架翻下，翻轉架與垃圾箱體脫開鎖緊固定并且與附車架鎖緊固定，松開手柄使之回中位：

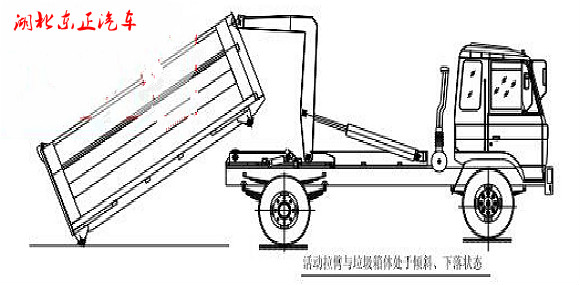

步驟 8. 將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，垃圾箱體隨活動拉臂一同翻轉、傾斜下落；如圖：





步驟 9. 垃圾箱放置好后，調整活動拉臂鉤與箱體彎鉤位置，使其脫鉤，將拉臂操作手柄推下到落下位置，拉臂油缸收回，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，活動拉臂放回到附 車架上，松開取力器垃圾箱放置完成，整車可以運輸行駛；

四、結構簡述

1、附車架

程力勾臂式垃圾車附車架采用 16 號低合金槽鋼、20 號方管與 8mm、5mm、4mm、16Mn 鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作 簡單方便。垃圾箱拉到附車架上時，有側向?qū)�向塊定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪斜現象，安全可靠。附車架前端設有水箱，便于操作人員及時清理污物，保持干凈整潔。

2、垃圾箱體

勾臂式垃圾車垃圾箱體采用 10 號低合金槽鋼、16 號方管與 12mm、8mm、5mm、4mm 鋼板等焊接而成， 箱體上端設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體密封式結構，防止箱體移動時造成二次污染。

3、鎖緊架機構

勾臂式垃圾車鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在 附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使箱體與活動拉臂及翻轉架連成一體，形成自卸角；當在放置或拉起垃圾箱體時，鎖緊架的收回動作使得翻轉架與附車架連為一體，便于活動拉臂的放箱或拉箱；該機構的動作使得 整車工作準確可靠。

4、液壓系統

勾臂式垃圾車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前 部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

五、勾臂式垃圾車維護保養

1、汽車底盤和發動機部分的使用與保養按底盤車使用說明書的規定進行。

2、新車在走合階段，行駛里程在 1500-2500km 和舉箱（推板）卸料 900 次以內，裝載 量以額定載質量的 70%進行，卸料時發動機不得錳轟油門。

3、在油缸工作 300 次以后，應更換全部工作油。擰開液壓油箱放油螺塞，再?gòu)纳喜考?油孔注入新機油，然后啟動發動機，試運行各油缸動作兩次，確認工作可靠即可。

4、高壓油管每?jī)赡甓ㄆ诟鼡Q。在使用過程中發現有龜裂、損壞、肩部膨脹等現象時，應及時更換。

5、經常檢查液壓系統漏油情況，并及時維修和更換油封。

6、潤滑采用汽車通用鋰基潤滑脂（GB5671-85），可用油槍從油嘴中打入，直至間隙中 擠出為止。

7、每天作業結束后清洗整車及車箱、填壓器內表面。經常檢查液壓油存量，定期給各運動部位加注潤滑油、各導軌表面涂抹潤滑油。

8、定期檢查并調教齒輪油泵工作壓力；檢查濾油器濾芯，清除表面雜質或更換濾芯；定期更換液壓油。
